HESCO SPACE Industries


 چرخ عکس العملي براي ماهواره هاي مکعبي



 Cubesat Reaction Wheels (  CubeWheel )





 Cubesat Reaction Wheel

 Model:

 P.N:











 Application:

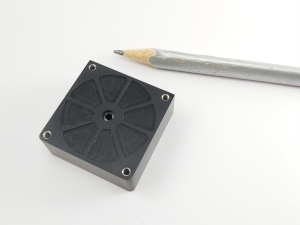

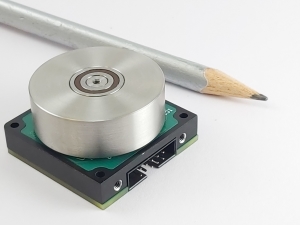

 The CubeWheel Small is a miniature reaction/momentum wheel used to control the attitude of a CubeSat.






Value

Specification

Nominal: 0.005 Nms @ 8500 rpm

Peak: @10000 rpm (at 7 V supply)

Momentum

 1 mNm at 0.005 Nms (at 5 V supply)

Torque

Speed or torque with built-in control CPU

Control mode

CAN, I2C(tbc)

Command/telemetry

Dimensions: 34 x 34 x 17 mm

Mass: <80g

Mechanical

Nominal: 6 to 10 V

Supply Voltage

Thermal: -20 to +70° C

Radiation: >10 krad dose

Environment

99 %

Reliability

@10 V

@ 1000RPM: < 0.5 W

@ max speed: < 1.5 W

Power

(Psystem + Pfriction + Pdynamic )

< 5 rpm

Speed Accuracy

12 bit/sec

Angular Rate feedback

On Wheels and Control Board

Temperature Sensor

Constant current monitoring

Latch up protection

Integrated electronics which includes drive circuitry and speed control algorithms

Control







Detail



 عملگر مغناطيسي



 MAGNETIC TORQUER  ( Magnetorquer )




عملگرهای مغناطیسی و یا گشتاوردهنده های مغناطیسی شامل آهنرباهای الکتریکی هستند، که در ماهواره نصب میگردند و از طریق اندرکنش با میدان مغناطیسی کره زمین، گشتاورهای مغناطیسی تولید میکنند، که به بدنه ماهواره وارد میشود

گشتاور مغناطیسی تولید شده به منظور خنثی کردن گشتاورهای مزاحم خارجی وارد به ماهواره، انجام مانورهای وضعیت ویا استهلاک انرژی دورانی ماهواره بکار میرود. عملگرهای کنترلی مغناطیسی معمولا در ماهواره های با مدارهای نزدیک به زمین به کار گرفته می شوند

خطی بودن میدان مغناطیسی تولیدی توسط این عملگر و نیز مشخصات جریان و زمان در هنگام اشباع شدن هسته از جمله پارامترهای بسیار مهم در این عملگر می باشد

جنس آلیاژهای مورد استفاده در ساخت این عملگرها بسیار تعیین کننده می باشد. به بیان دیگر بالا بودن ضریب نفوذپذیری مغناطیسی هسته و پایین بودن پسماند مغناطیسی در هسته اهمیت زیادی دارد




 MAGNETIC TORQUER

 Model: CMT2012

 P.N: H96M0010A








 Application: Controlling The Position of a Satellite.


 Description:

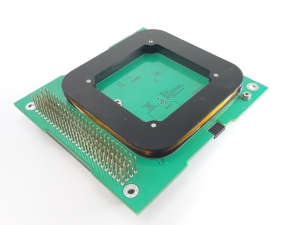

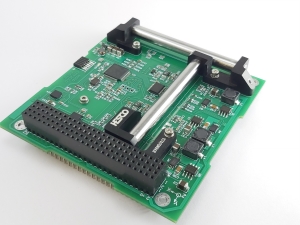

A magnetorquer or magnetic torquer (also known as a torque rod) is a satellite system for attitude control, detumbling, and stabilization built from electromagnetic coils.

The magnetorquer creates a magnetic dipole that interfaces with an ambient magnetic field, usually Earth's, so that the counter-forces produced provide useful torque. (Wikipedia)





Value

Specification

0.2 Am2

Nominal Magnetic Dipole Strength @  5 V

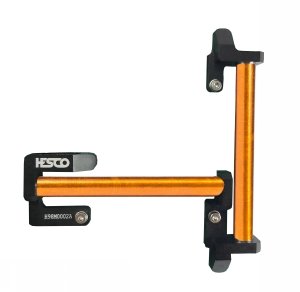

2 Magnetorquer Rods With Soft Magnet and 1 Magnetorquer Coil

Physical Configuration

+/- 5% Across Operating Design Range

Linearity

<0.01Am2

Residual Moment

5 V

Power Supply

1.2 W

Maximum (3 Axis)

Power

0.2 W

Idle Mode

5 Hz

Update rate

CAN, I2C

Data Interface

Yes

Including Detumbling Algorithm

Yes

Current Sensors For Each Torquers

Yes

Temperature Sensor

Yes

Can Be Used To Desaturate Reaction Wheel

PC104

Connector

Constant Current Monitoring

Latch Up Protection











Detail
